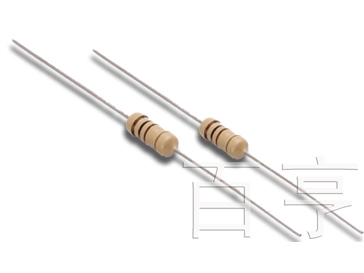

百亨電阻相信一些做電器、電子類產品的工作人員都是非常熟悉的，它的作用分流、限流、降壓等，百享電阻可以根據不同場景來選擇應用，接下來看看百亨電阻有哪些類型，都會使用到哪些場景。

　　電阻的英文名稱是resistance，通常簡寫為R，它是導體的基本屬性，與導體尺寸、材料和溫度有關。根據歐姆定律，電壓、電流和電阻之間的關系是I=U/R，即R=U/I。電阻的基本單位是歐姆，用希臘字母“Ω”表示。“電阻”通常有兩種含義，一種是物理學中“電阻”的物理量，另一種是指電阻等電子元器件。電阻元件的阻值一般與溫度、材質、長度、截面積有關。測量與溫度相關的電阻的物理量是溫度系數，定義為溫度升高 1°C 時電阻的變化率。電阻器的主要物理特性是將電能轉化為熱能。可以說它是一種消耗能量的元素，電流流動時會產生內能。電阻器通常在電路中充當分壓器和分流器。對于信號，交流和直流信號都可以通過電阻器。

　　百亨電阻有不同的使用場景，下面是一些常用的情況。

　　1、上拉電阻

　　電阻器在電路設計中經常使用，在嵌入式或計算機硬件產品的電路設計中，上拉電阻很可能是使用多的電阻。這類電阻的常見接法是一端接上拉電源（通常與芯片信號的電壓值匹配），另一端接芯片管腳對應的信號。

　　上拉電阻的作用也不盡相同，一些上拉電阻為芯片上的相關引腳提供初始“高”狀態。開漏芯片引腳通過上拉提供“高”狀態驅動電流。一些管腳上拉電阻是基于芯片的。芯片的設計要求提供了芯片相關功能接口的偏置設置等。

　　2、下拉電阻

　　通常情況下，下拉電阻的一端接地，另一端接芯片管腳對應的信號，大多數下拉電阻為芯片的功能接口提供偏置或補償設置，這在芯片的設計規范中有明確說明，還有一些下拉電阻為芯片上的某些引腳提供“低”初始設置。

　　3、分壓電阻

　　在某些情況下，一些芯片的總線接口需要特定的參考電壓，電壓精度要求一般比較高，該參考電壓通常通過對兩個精密電阻器的電壓進行分壓來生成（精度為 1%），例如，將1.8V的電壓分壓為0.9V，作為DDR總線的參考電壓。

　　4、終端電阻

　　在高速信號設計中，可能需要在信號源或端加入阻抗匹配電阻，信號源通常有一個 22-47 歐姆的串聯電阻。

　　遠端阻抗匹配電阻往往像一個上拉電阻，將一個特定阻值的電阻拉到終端匹配電壓，電阻都與 DDR 總線上地址信號線的終端信號電阻相匹配。

　　5、電流檢測電阻

　　電源設計中電阻的使用非常復雜，許多電阻的選擇都與電源補償設計算法有關。用于檢測通過電流大小的電阻有多種類型。其工作原理是檢測電阻兩端的電壓差，除以電阻值，芯片就可以計算出通過它的電流。這些電阻器的阻值通常選擇得非常小，因為希望電阻器兩端的壓降盡可能小，以免影響電源電壓的傳輸。在下面的設計中，電阻值為 0.027 歐姆，當您將兩者并聯時，實際電阻值為 0.0135 歐姆。同時，實際電路比較大，應選用額定功率較大的電阻，電阻額定功率為0.75W，根據該公司的說法，W = I2R，額定電流為5.27A。兩個電阻一起可以通過的大電流為2*5.27=10.54A，應該足夠電路中12V電源的輸出。

　　綜合上述，可以看到百亨電阻有不功能作用，在不同的場景使用不的電阻，如上拉電阻、下拉電阻、分壓電阻、終端電阻等。
